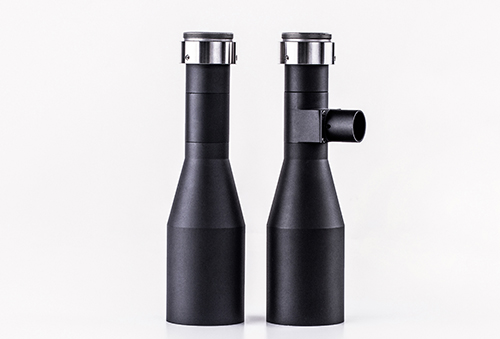

TL 高分辨率工业远心镜头
发布时间:2018-08-07
产品简介
TL系列是专为测量设计的远心工业镜头,C接口,最大可适用于2/3″靶面工业相机。产品命名如下:

TL-高分辨率工业远心镜头

TL-高分辨率工业远心镜头

产品特点

● 全系列物方远心镜头,多款倍率及物距任意选择;
● 物方远心设计,大景深,高分辨率,低畸变,可内置同轴光照明;
● 高性价比、轻巧外形设计便于狭小空间使用;
● 适合于高精度工业机器视觉检测方面。

TL-高分辨率工业远心镜头

应用实例
电容断面针脚检测
 普通工业镜头拍摄效果远心镜头拍摄效果
普通镜头景深小,解像差,无法很好的将电容端面与凹槽面区分使用百万像素远心镜头,景深大,具有极高的分辨率,可清晰区分出电容端面与凹槽面,使检测软件很容易区分出缺陷类型
性能参数
型号放大倍率物距(WD/mm)分辨率(μm)数值孔径(NA)景深(mm)畸变(%)最大匹配
相机尺寸
CCD接口
TL05x65s/c0.5x652.60.0520.80.042/3"C
TL10x65s/c1.0x653.20.060.60.032/3"C
TL15x65s/c1.5x656.20.0620.60.032/3"C
TL20x65s/c2.0x656.40.0640.50.042/3"C
TL05x110s/c0.5x1104.20.02530.052/3"C
TL10x110s/c1.0x1105.80.0430.80.022/3"C
TL15x110s/c1.5x1107.80.0550.60.052/3"C
TL20x110s/c2.0x1108.20.0580.60.042/3"C
TL05x150s/c0.5x1505.40.021.80.062/3"C
TL10x150s/c1.0x1509.60.0251.20.042/3"C
TL15x150s/c1.5x15012.20.030.80.052/3"C
TL20x150s/c2.0x1506.60.0330.80.042/3"C

备注:备有可变的光阑规格,可根据客户的具体需要到达景深与分辨率的最佳平衡。

光学特性


光学特性
