背光源照明原理详解
发布时间：2019-04-25
传统背光照明的光源通常都会在光源前面安装漫反射板以增强均匀性，光源采用LED平板或者荧光灯。
如右图所示，光源安放在被测物体的后面。背光方式打光只显示不透明物体的轮廓，因此这种照明方式主要被用于检测不透明物体的轮廓大小、不规则度以及是否存在缺陷等。背光也可以用于检测被测物体的内部部件，这样可以避免使用正面照明造成的反射。

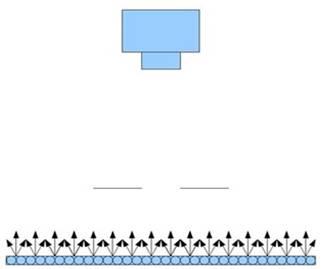

传统漫反射背光照明的缺陷如左图所示，对于有一定高度的被测物,当高角度光线从背光源的边缘发射出时，光源会斜射过被测物体的边缘，然后反射进入照相镜头。这将使物体被照明，而不是形成剪影，降低了图像的对比度，影响检测结果。因此，漫反射背光照明主要用于厚度不大或者是完全没有倒角的器件。

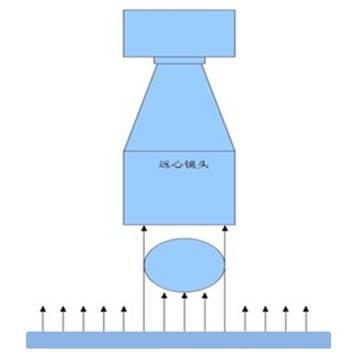

为了解决上述问题，可以选用平行背光配合远心镜头，如下图所示，由于光线之间不存在任何角度，因此光线可直接进入相机镜头，而不是通过杂散光反射，这会使被测物体轮廓非常锐利；此外，由于使用远心镜头，图像也不会出现透射变形，因此，这种照明方式常应用于工业外形轮廓的测量、缺陷的检测等。
