NCR-L线阵相机镜头近摄接筒
发布时间:2015-08-21

NCR-L近摄接筒是使用在35mm线阵相机和线阵镜头之间的一组光学组件。他可以有效的减小物距,增加镜头的放大倍数,同时又能非常好的保证镜头的成像效果。是35mm线阵相机和线阵镜头最佳的组成部分。

线阵相机镜头 NCR-L线阵相机镜头近摄接筒

NCR-L近摄接筒有三部分,在接筒外部分别标有1(7mm)、2(14mm)和3 (28mm)的字样,它们可以单独使用或组合使用,并能够组成七种不同长度,如:三只接筒组合,用于50mm标准镜头上的像物比例为1:1.

以下为近摄接筒和50mm镜头在Dalsa Swordfish SF-10-02K40相机上的参数:

类型放大倍数物距视场备注
不加0.162330177最近物距
0.127420226
0.107500268
1号接筒0.59710048最近物距
0.51211556
0.44813064最远物距
2号接筒0.7178540最近物距
0.59710548最远物距
3号接筒1.0246728最近物距
0.8699433最远物距
1号+3号1.1476325最近物距
0.9899429最远物距
1号+2号0.31977112最近物距
0.73511239最远物距
2号+3号1.2475523最近物距
1.1036226最远物距
1号+2号+3号1.3995620.5最近物距
1.2695922.6最远物距

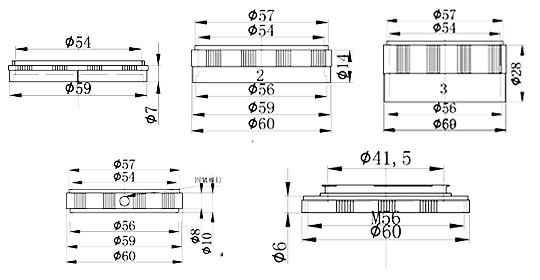

【外形尺寸

NCR-L线阵相机镜头近摄接筒外形尺寸
