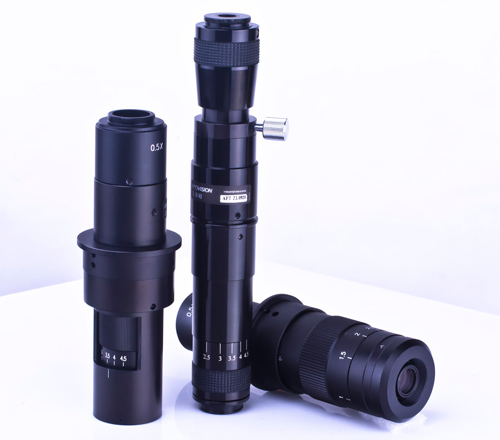

ZL系列变倍缩放工业镜头
发布时间：2015-08-21

【产品简介】

ZL系列变倍缩放工业镜头采用全新超低失真、高分辨率设计，具有清晰度高，倍率可变，光学无畸变，高对比度等特点。采用焦阑法，测量误差少，能配合百万像素以上1/3，1/2，2/3工业相机使用，用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。


可按客户要求的工作距离及视场范围定做镜头

二.【性能参数】

放大镜头参数对照表单位(mm)

型号放大倍率
×倍数		工作距离(mm)视场H×V (mm)接口
类型		最大兼
容CCD		外形尺寸备注
1/3”CCD1/2”CCD
AFT-ZL0910×0.3~×2.189~9114.3×10.7~
2.3×1.7		19.0×14.3~
3.0×2.3		C~1/2φ50*1690.5XCCD接口
×0.7~×4.588~936.7×5.0~
1.0×0.8		9.2×6.9~
1.5×1.1		C~1/2φ50*2451XCCD接口

重点推荐产品：AFT-ZL0910图像质量好，可加不同的物镜和CCD接口，详细资料见后边列表

AFT-ZL0920×0.6~×4.399~927.7×5.7~
1.1×0.8		9.0×6.9~
1.5×1.1		C~1/2φ37*2202*物距不变，
放大倍率可变
附加CCD接口1.5X×1.4~×6.489~873.5×2.6~
0.8×0.6		4.7×3.5~
1.0×0.8
3*可加不同倍数的物镜
2.0X×1.8~×9.189~872.6×2.0~
0.5×0.4		3.5×2.6~
0.7×0.5
物镜0.5X×0.4~×1.8211~20213.0×9.7~
2.6×2.0		17.2×12.9~
3.5×2.6

AFT-ZL0910加不同倍数的CCD接口和物镜后物距和视场范围


0.5×(原装)0.75×
1/4″1/3″1/2″1/4″1/3″1/2″
0.3×物距223~304221~265221~280222~243221~259221~252
视场4.7×3.5~
37×27.8		6.1×4.6~
47×35		8.8×6.6~
66×49.5		3.0×2.3~
20.3×15.2		4.1×3.1~
28.7×21.5		5.8×4.4~
39.5×29.6
0.5×物距144~181144~166143~159146~153145~164145~159
视场3.0×2.3~
21.6×16.2		4.0×3.0~
27×20.3		5.6×4.2~
37.6×28.2		2.0×1.5~
12.7×9.5		2.7×2.0~
17.7×13.3		3.8×2.9~24.5
×18.4×13.8
0.75×物距92~10893~10293~10094~9793~10294~98
视场2.0×1.5~
13.5×10.1		2.7×2.0~
17.5×13.1		3.8×2.9~
24.5×18.4		1.3×1.0
~8.4×6.3		1.8×1.4~
11.5×8.6		2.6×2.0~
16×12
1.0×物距91~9391~9388~9189~9289~9489~93
视场1.5×1.1~
10.3×7.7		2.1×1.6~
13×9.8		3.0×2.3~
18.3×13.9		1.0×0.8~
6.4×4.8		1.4×1.1~
8.7×6.5		1.9×1.4~
12.1×9.1
1.5×物距38~4037~4038~4040~4140~4239~40
视场1.0×0.8~
6.5×4.9		1.4×1.1~
8.4×6.3		1.9×1.4~
11.8×8.3		0.7×0.5~
4.3×3.2		0.9×0.7~
5.6×4.2		1.3×10~
7.9×6.0
2.0×物距25~2726~2725~2727~2827~2827~29
视场0.8×0.6~
4.7×3.5		1.0×0.8~
6.5×4.9		1.4×1.1~
9.4×7.1		0.6×0.5~
3. 3×2.5		0.7×0.5~
4.3×3.2		1.0×0.8~
6.0×4.5




1.0×1.5×2×
1/4″1/3″1/2″1/4″1/3″1/2″1/4″1/3″1/2″
0.3×物距220~303221~305221~297


220~284221~280211~290
视场2.2×1.7~
18.5×13.9		3.0×2.3~
24.5×18.4		4.4×3.3~
34×25.5


1.1×0.8~
8.9×6.7		1.6×1.2~
11.9×8.9		2.2×1.7~
17×12.8
0.5×物距143~173144~175143~167


143~168144~168145~170
视场1.5×1.1~
10.5×7.9		2.0×1.5~
14×10.5		2.8×2.1~
19.5×14.6


0.8×0.6~
5.1×3.8		1.0×0.8~
7.0×5.3		1.4×1.1~
9.8×7.4
0.75×物距93~10193~10492~101


92~10293.0~10290~100
视场1.0×0.8~
6.7×5.0		1.4×1.1~
8.9×6.7		2.0×1.5~
23.5×17.6


0.5×0.4~
3.4×2.6		0.7×0.5~
4.5×3.4		1.0×0.8~
6.3×4.7
1.0×
(原装)		物距88~9588~9788~96


88~9491~9388~94
视场0.8×0.6~
5×3.8		1.0×0.8~
6.7×5.0		1.5×1.1~
9.2×6.9


0.4×0.3~
2.5×1.9		0.5×0.4~
3.3×2.5		0.8×0.6~
4.7×3.5
1.5×物距38~4138~4138~41


38~4038~4039~41
视场0.5×0.4~
3.1×2.3		0.7×0.5~
4.2×3.2		1.0×0.8~
6.0×4.5


0.3×0.2~
1.6×1.2		0.4×0.3~
2.1×1.6		0.5×0.4~
3.0×2.3
2.0×物距26~27×25~2726~27


26~2725~2625~27
视场0.4×0.3~
24×18		0.6×0.5~
3.2×2.4		0.7×0.5~
4.5×3.4


0.2×0.2~
1.2×0.9		0.3×0.2~
1.6×1.2		0.3×0.2~
2.2×1.7

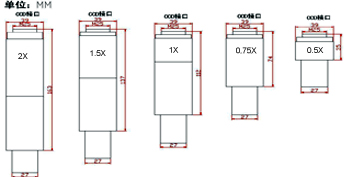

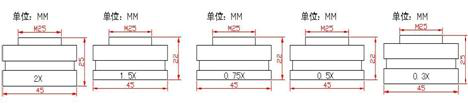

CCD物镜和目镜外形尺寸
zl工业镜头尺寸图
zl工业镜头尺寸图

【外形尺寸】

zl工业镜头尺寸图zl镜头尺寸图
AFT-ZL0910AFT-ZL0920

说明：

1*、AFT-ZL0910、可以加变倍CCD接口（0.5X、1X、0.75、1.5X、2X）和物镜接口（0.3X、0.5X、0.75X、1.5X、2X）；

2*、AFT-ZL0920可以物距不变，放大倍率可变。

【应用领域】

广泛用于丝网印刷机械、贴合、切割、PS打孔机、PCB补线机、PCB打孔机、玻璃割片机、点胶机、SMT检测、贴版机等工业精密对位、定位、零件确认、尺寸测量、工业显微等CCD视觉对位、测量装置等领域。
