BT-GI系列栅格投影光源
发布时间：2015-08-05

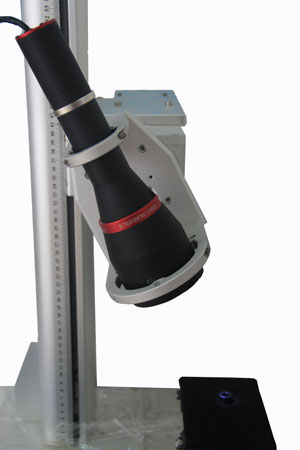

产品简介
为了应对最苛刻条件下的测量检测任务以及3D分析、重建等高精度要求设计了这一款产品。
三角光学检测原理：相机和投影光源在被测物的同侧，相机、投影光源、被测物三者物理位置形成几何三角。相机通过接收投影光源在被测物上反射的栅格图像实现检测任务。
产品特点
1、组合式光源，可根据投影距离和光线条纹间隔尺寸自由匹配，可对应BT系列所有的镜头使用（具体匹配参数详见下表）
2、对应有高落差的被测物体时，可在很大范围内（具体参数详见下表）清晰对焦。
3、可在±2.5°范围内调整投影光源标定面的角度，由于倾斜光线会沿着一个方向发生线性扩散，可保证在被测范围内栅格条纹不会发生畸变。（光学原理如上图）
4、LED光源通过特定的光学系统，保证最大限度的光能量进入到镜头光圈内，使得整个检测系统有最大的光通量。
5、栅格条纹可根据检测需要任意更换，也可以根据客户的具体需求定制。
规格参数

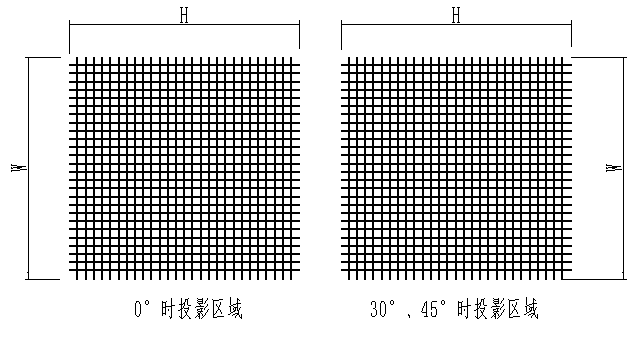

| 型号 | 部分匹配镜头 | 倍率 | 最佳投影距离 | 投影区域 | 投影区域 | 投影区域 |
| 倾角0° | 倾角30° | 倾角45° | ||||
| × | mm | H×W(mm) | H×W(mm) | H×W(mm) | ||
| BT-GI09 | BT-2309 | 1 | 63.3 | 8.00×8.00 | 8.00×9.25 | 8.00×11.36 |
| BT-GI16 | BT-2316 | 1.89 | 45.3 | 15.15×15.15 | 15.15×17.66 | 15.15×22.04 |
| BT-GI24 | BT-2324 | 2.86 | 69.2 | 22.86×22.86 | 22.86×26.64 | 22.86×33.24 |
| BT-GI36 | BT-2336 | 4.11 | 103.5 | 32.88×32.88 | 32.88×38.29 | 32.88×47.67 |
| BT-GI48 | BT-2348 | 5.43 | 134.6 | 43.44×43.44 | 43.44×50.60 | 43.44×63.08 |
| BT-GI56 | BT-2356 | 6.37 | 159.3 | 50.96×50.96 | 50.96×59.35 | 50.96×73.96 |
| BT-GI64 | BT-2364 | 7.25 | 182.3 | 58.00×58.00 | 58.00×67.54 | 58.00×84.15 |
| BT-GI144 | BT-23144 | 16.39 | 398 | 131.12×131.12 | 131.12×152.79 | 131.12×190.6 |
| BT-GI192 | BT-23192 | 21.74 | 531 | 173.92×173.92 | 173.92×202.64 | 173.92×252.74 |

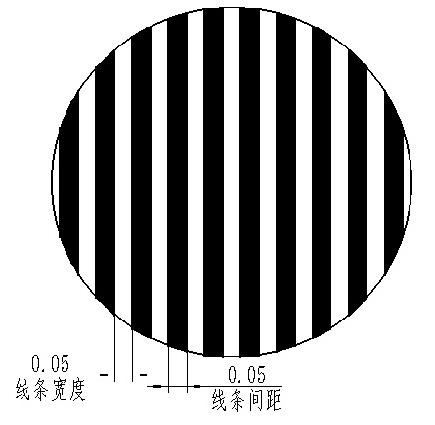

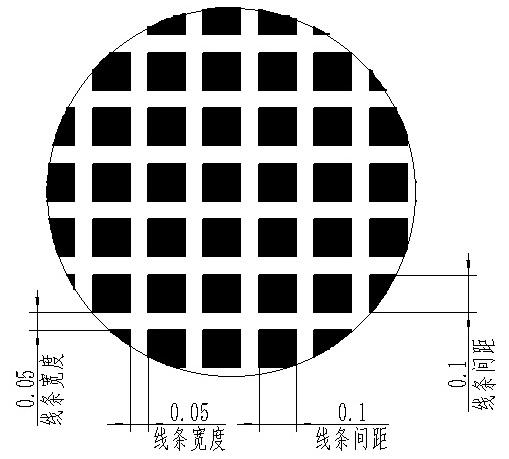

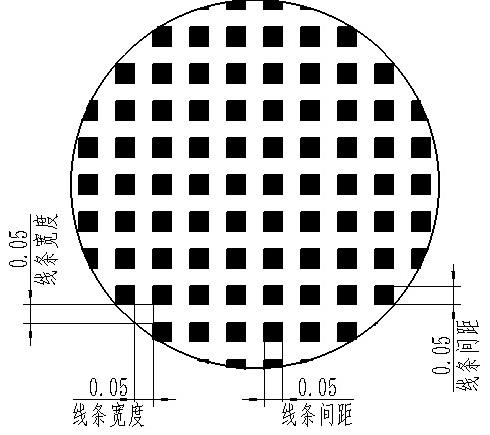

可选择以下四种栅格图案，还可根据客户需求定制所需要的
相关资料下载：
